浅谈RJ45连接器与RJ11连接器的4个不同之处!

类别:行业动态 文章出处:正凌阳光发布时间:2020-01-09 浏览人次:

RJ45连接器属于模块化连接器,通常在家庭和办公室中用于以太网连接和计算机网络。而RJ11连接器是电话线最常用的连接器,由于二者的外观相似,RJ45连接器经常与RJ11连接器混淆,但是RJ45连接器与较小的RJ11连接器有很大不同之处,本文正凌阳光连接器厂家主要从两种连接器外观、结构、接线方案和应用方面来进行区分。

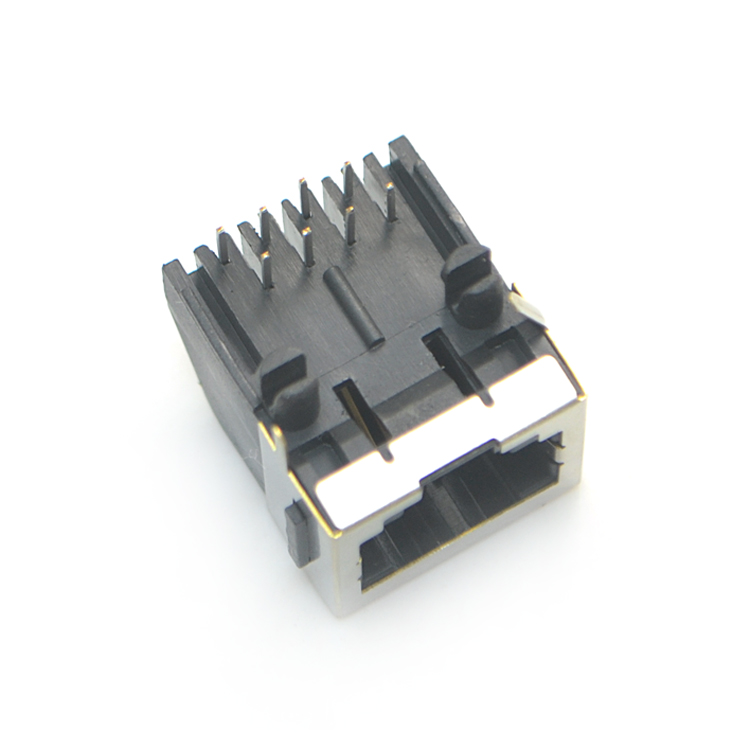

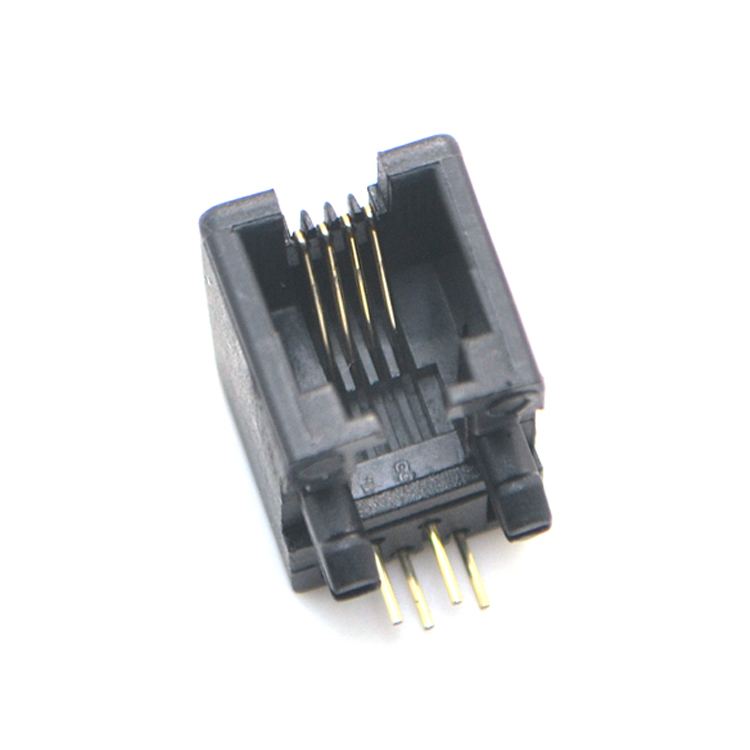

RJ11连接器RJ45连接器



一、RJ45连接器与RJ11连接器的外观不同之处

尽管乍看之下两个连接器看起来非常相似,但RJ45连接器和RJ11连接器实际上在物理上是彼此不同的。仔细检查就会发现,RJ45实际上比RJ11宽一点,更长一些,这是因为前者可容纳更多的电线。但是,这种差异可以忽略不计,这就是为什么大多数人有时会错误地将RJ11电缆插入RJ45插座中的原因。尽管这在物理上是可能的,但应避免这样做,以防止损坏RJ45插座。


二、RJ45连接器与RJ11连接器的结构不同之处

RJ45连接器与RJ11连接器在结构上的差异更为加明显了,RJ45是双绞线模块化连接器,内部有八根电线和八个插槽,这种结构称为八位八触点(8P8C)。导线间隔为一毫米,每根导线具有不同的颜色,四根导线为纯色,另外四根导线为条纹。


另一方面,RJ11是六位两触点(6P2C)连接器,这意味着它使用六个位置而不像RJ45的八个,并且只使用两个导体,而不像RJ45的八个。而且在六个位置中,仅使用了两个到四个,六个位置中仅使用两个,就可以与6P2C类型的模块化插孔进行接线。


三、RJ45连接器与RJ11连接器的接线方案不同之处

RJ45连接器与RJ11连接器这两种类型的连接器的接线方案也存在显着差异。如前所述,RJ11连接器有六个位置,最多只能使用四个中间位置。但由于采用这种接线方案,RJ11通常用于单线普通老式电话服务(POTS)住宅手机插孔。该接线方案通常具有两对电线,可以容纳两条电话线的连接,红色和绿色的针脚(位于中心的针脚)用于第一条电话线。


RJ45连接器连接器则具有两种不同的接线方案,分为是T568A和T568B,这些对于创建两种类型的电缆系统(直通和交叉电缆系统)作用很大。直通电缆系统有时称为“跳线”,通常用于连接交换机,在此系统中,电缆的两端均相同,这意味着在电缆的两端都使用了T568A或T568B,但由于没有交换引脚分配,因此称为“直通”方案。



而交叉电缆系统则用于无需开关即可将计算机彼此连接,考虑到RJ45连接器的更常见的引脚分配类型,它在一端使用一个T568A,在另一端使用一个T568B。


四、RJ45连接器与RJ11连接器的应用领域不同之处

RJ45连接器与RJ11连接器两者之间最显着的区别在于使用方式和应用领域了。考虑到其结构和接线方案,RJ11连接器被广泛用于ADSL,调制解调器电缆,电话线,选择性振铃器和防变色电路中,而在联网计算机时,RJ45连接器可以与以太网电缆一起使用。


关于RJ45连接器与RJ11连接器的4个不同之处就介绍到这里了。深圳市正凌阳光科技有限公司成立于2010年,专注于连接器,排针排母,精密接插件,连接线,电子线束等电子产品的技术开发,我们具备强大的技术专长,将研究、开发、设计、制造和销售相结合并制定良好的营销体系,拥有先进的制造设备及产品测试能力,经过多年的经营和发展,正凌阳光连接器厂家的产品销量以布遍世界各地。
