浅谈USB-C型连接器的交替模式解决方案!

类别:行业动态 文章出处:正凌阳光发布时间:2019-11-04 浏览人次:

当前新一代的USB连接器类型为USB-C型连接器,本文正凌阳光连接器厂家主要为大家详细讲解USB-C型连接器的交替模式解决方案,希望能帮助大家解开迷惑,进一步了解到USB-C型连接器。

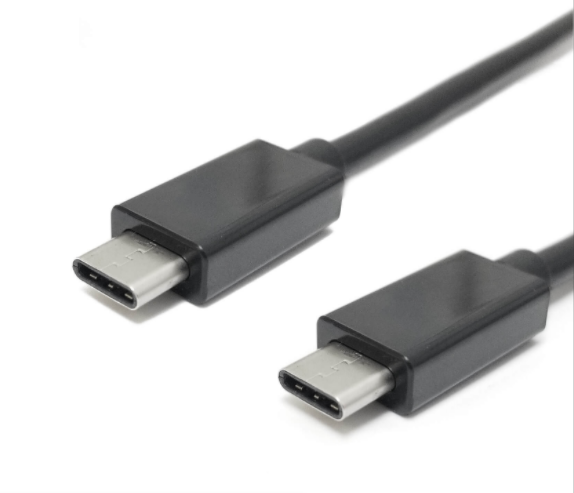

USB-C型连接器


根据正凌阳光连接器工程师多年的经验指出,交替模式USB-C型连接器的解决方案是这样实现的:在最新研发的通用串行总线USB-C型连接器带来了许多增强的功能,该连接器是可翻转的、又是可逆的,并且能通过单个连接传送数据、视频和电力。其规范给C型端口下了定义,这样它就可以一直支持USB,同时在为交替模式确定的规范界限内,还能启用运行的交替模式。USB电力传送协议可实现增强的电力传送功能。


当C型连接器以惟USB(USB-only)模式运行而无需进行视频或大功率传送时,将需要配置通道(CC)控制器和/或多路复用器(MUX)开关。如果打算启用视频和电力传送等扩展的功能,将需要额外的组件,如PD控制器和适用于信号映射的MUX开关。采用TI的PD和C型解决方案(TPS65982和HD3SS460),就能启用具有DisplayPort视频和PD功能的C型端口。


那么关于TI的PD和C型解决方案TPS65982和HD3SS460又是怎样的呢?

TPS65982:是PD控制器,能处理支持C型连接协议的CC逻辑。它还能管理PD消息交换,以实现扩展的功能,如电力传送和视频传输。TPS65982带有集成式电源场效应晶体管(FET)开关,旨在通过USB C型端口处理电力传送事宜。此外,它还能管理外部功率FET,以便支持电力传送功能。


HD3SS460:是一种交叉点开关,能根据方向和C型连接的模式来启用USB和PD信号路径,该PD协议可决定电源和数据的作用。值得注意的是,如果启用了特殊功能,C型连接器也不会丧失USB功能。


当PD消息发送功能不可用时,将需要通过USB来识别交替模式器件。USB布告板(USB Billboard)属于新的器件种类,能通过USB实现交替模式器件识别。如果所需的交替模式不能被启用或更新,那么USB主机应能访问USB布告板并指示当前的运行模式。必须在具有交替模式实施方案的任何USB C型器件上安装启用USB布告板。TPS65982具有集成式USB2端点,可支持USB布告板。


TI的C型电源和交替模式解决方案(TPS65982 + HD3SS460)支持描述的所有功能,上文描述的都是可以实现交替模式USB-C型的解决方案。


关于USB-C型连接器的交替模式解决方案就介绍到这里了。深圳市正凌阳光科技有限公司成立于2010年,专注于连接器,排针排母,精密接插件,连接线,电子线束等电子产品的技术开发,我们具备强大的技术专长,将研究、开发、设计、制造和销售相结合并制定良好的营销体系,拥有先进的制造设备及产品测试能力,经过多年的经营和发展,正凌阳光连接器厂家的产品销量以布遍世界各地。

此文关键词:USB连接器,USB-C型连接器,连接器解决方案
