一文读懂牛角连接器的规格参数、选型及安装方式!

类别:行业动态 文章出处:正凌阳光发布时间:2019-05-27 浏览人次:

连接器的种类有很多,牛角连接器是根据连接器类型中按实际使用情况分类出来的品种,据调查因为这类连接器的外形和牛角非常相似,而称为牛角连接器的,牛角连接器是一种使用起来非常简单的内部配线设备,也叫欧式连接器。本文主要介绍牛角连接器的规格参数、选型及安装方式。

牛角连接器

牛角连接器的主要规格参数


1.牛角连接器的气候类别参数

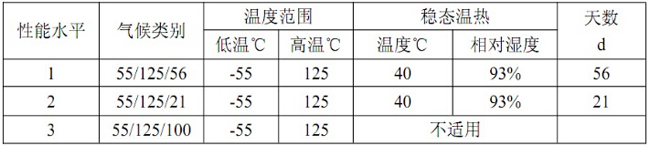

牛角连接器气候类别参数图


2.牛角连接器的耐电压参数

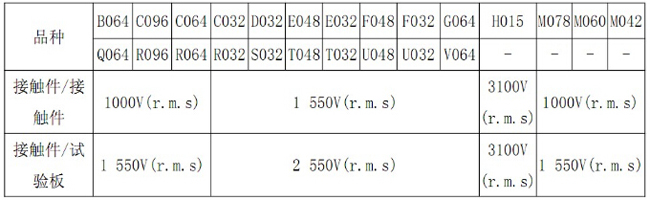

牛角连接器耐电压参数图


3.牛角连接器的接触电阻参数及绝缘电阻参数

牛角连接器的接触电阻品种B、C、M、Q、R型为:20m Ω ,品种D、E、F、G、S、T、U、V为15 m Ω ,品种H为8 m Ω,绝缘电阻为10M Ω min。


4.牛角连接器的机械操作参数

牛角连接器的机械操作参数最大速度为10mm/s,间隔时间:30s(不插合)。


牛角连接器的选型方式

欧式及其混装连接器通常使用在背板互连系统,被选用的牛角连接器应满足以下几点要求方式:


1.牛角连接器的参照系固定板连接器的安装面上,通过安装孔中心位置的线作为基准线,用靠近32号接触件安装孔的标称中心作为基准点。


2.应优先选用C、R、M型的牛角连接器,其外形尺寸、安装方式应符合IEC60603-2的有关规定,PCB打孔图应参照牛角连接器参数库中的有关图样。


3.牛角连接器的端接形式有压接、焊接PCB等几种形式,可根据实际需要进行选用。


4.若有EMC要求,牛角连接器必须满足EMC要求。


5.RF混装型的牛角连接器,RF端子的频率范围、阻抗特性、VSWR、插入损耗、应满足一定的要求,与牛角连接器必须保证阻抗匹配。


牛角连接器的安装方式


1.牛角连接器倾斜度安装方向

自由和固定板装牛角连接器的设计允许有倾斜度误差,其纵轴向为± 4 °,横轴向为± 4 °。


2.牛角连接器垂直于插入安装方向

如果印制板或固定板装牛角连接器是浮动安装的,自由和固定板装牛角连接器的设计应给出至少1mm能调节的位移量。


3.牛角连接器插入安装方向

牛角连接器在完全插合至 U=14.2 时,应保证达到规定的接触电阻。


阅读完上文,相信大家都应该明白牛角连接器的规格参数、选型及安装方式了。深圳市正凌阳光科技有限公司成立于2010年,专注于连接器,排针排母,精密接插件,连接线,电子线束等电子产品的技术开发,我们具备强大的技术专长,将研究、开发、设计、制造和销售相结合并制定良好的营销体系,拥有先进的制造设备及产品测试能力,经过多年的经营和发展,我们的产品销量以布遍世界各地。
