1.27mm单排错位立贴排针连接器

  • 产品名称:1.27mm单排错位立贴排针连接器
    操作温度:25°C-85°C
    这种类型的排针适用于PCB板对板连接或信号传输应用。
    应用范围:广泛应用于各类家电、电动玩具、电子设备、电气仪器、数码产品、现代办公设备、 照明行业、汽车导航LCD面板、工控及监控类通讯设备等领域。
  • 咨询热线:18123773812
  • 产品详情

  • 联系我们

正凌阳光产品参数

型号

1.27mm单排错位立贴排针连接器

种类

排针

触点

黄铜触点

额定电流

1.0AAC/DC

镀铜层

镀金镍层

接触电阻

20毫微米

介质耐压

Ac 500 V

最大绝缘电阻

1000 mQMIN

工作温度

-40°c ~ +105°c

电镀金

50μ镍或定制

工作频率

低频

应用范围

PCB

接口类型

DIN(大/中/小)

产品形状

条形

产品针长

可定制

制作工艺

冷压

加工定制

是

产品材质

黄铜/磷青铜

产品特性

耐高温/阻火/阻燃

材料绝缘子

聚醚,UL94V-0

正凌阳光产品介绍

排针介绍:

排针连接器英文名称为:Pin Header。


该排针产品可以分为:单排针和双排针,其中三排针和四排针也可按照根据客户要求制作。因为它是分离式引脚头,可以轻松切入任何引脚针头,通常与插座或可堆叠排母连接器配合使用。


这种连接器广泛应用于电子、电器、仪表中的PCB电路板中,其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常与排母配套使用,构成板对板连接;或与电子线束端子配套使用,构成板对线连接;亦可独立用于板与板连接。


排针有万用连接器的美名。一般与其配对使用的有排母,线端等连接器。而随着排针连接器市场的竞争,现在有部分厂家从电镀(仿金)及材质(青包钢,合金等)上入手降低成本,但同样也降低了产品的使用特性及寿命。


排针规格分类:

由于不同产品所需要的规格并不相同,因此排针也有多种型号规格,按电子行业的排针连接器标准分类:

根据间距大致可分为2.54mm,2.00mm,1.27mm,1.00mm,0.8mm五类根据排数有单排针,双排针,三排针等;根据封装用法则有贴片SMT(卧贴/立贴),插件DIP(直插/弯插)等;按照安装方式划分:180°用S表示、90°用W表示,SMT用T表示。


排数

单排、双排、三排、四排,最多为四排

针数

02to80

针脚

直脚、弯脚、SMT针的大小

尺寸

外形尺寸长度、宽度、厚度,排距

间距

0.8,1.0,1.27,2.0,2.54mm间距

材质

指接触件材质及表面处理,绝缘体材质

包装

泡壳装、卷袋、散装

插针材料

黄铜或磷青铜;绝缘体材料:塑胶UL94V-0

表面处理

镀金0.8u,镀锡、镀镍

参数特点

单排和双排,直针和弯针,针脚间距为2.54mm和3.96mm,多种针脚长度

加工工艺

排针加工工艺过程主要为,先按要求用黄铜(或磷青铜)加工好插针,并按要求先镀镍再镀金,再使用模具加工好绝缘体部份,最后在专用设备上按尺寸要求将插针镶到绝缘体上。


排针应用:

这种类型的排针适用于PCB板对板连接或信号传输应用。

1.数据处理 2.计算机 3.程序控制设备 4.电子测量设备 5.自动控制 6.自动化 7.通讯


正凌阳光产品展示

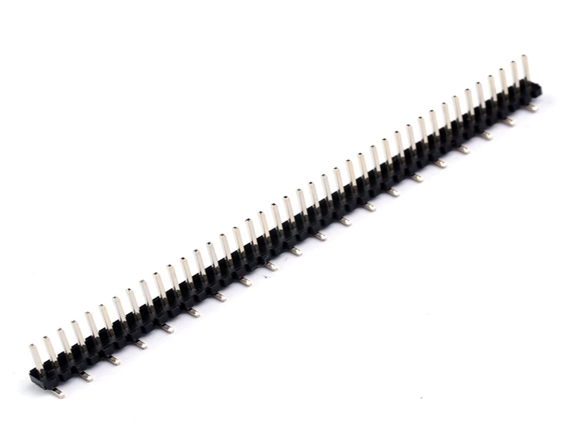

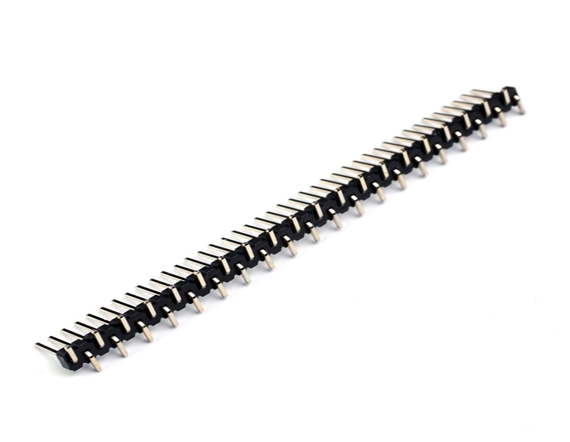

1.27mm单排错位立贴排针连接器1.27间距 单排 错位立贴排针
